● 采用高品质探针：INGUN、QA、ECT、LEENO、CCP、日本电针等；
● 结构材料采用进口压克力、电木板、玻纤板、NGUN板、布纹板等；
● 结构框架可选用铁框：防静电、美观、耐用、可循环使用；
● 单面治具天板采用双层结构、四轴定位，保证压棒下压准确不易压到零件；

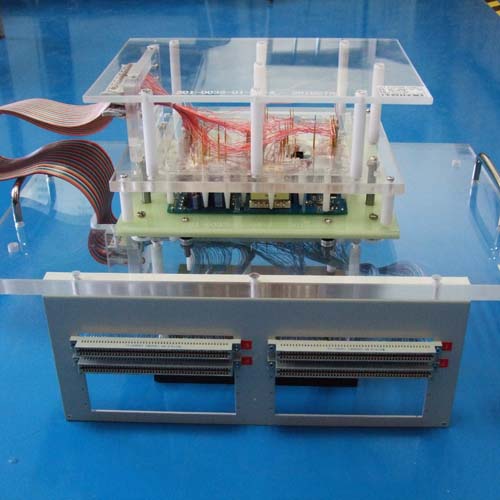

● 双面治具上下模植针，上下模定位采用高精密度直线轴承定位，定位精确、耐用，上下模之间的转接可采用探针或排线转接；
● 采用缩孔技术，提高探针精准度；
● 可做电容极性三端测试，检测电解电容反插；
● 可安装开关探针，测试连接器反向、缺件；
● 可安裝HP TestJet，测试,Connector、Socket、IC空焊；

适用机器：
德律(TR-518系列)；捷智(JET200、JET300)；冈野(OKANO OT5000、FA931)；泰士昆(TESCON 30GX、P66、P70、P88)；  柏狮(POSSEHL)；   星河(SRC2001、SRC3001)；系统(SYSTEM)；振华(CONCORD)；固纬(GW)；  ； 三星(SAMSUNG)；日东(SUN EAST)；HIBEX；TAKAYA

ICT治具制作所需资料：

实装板1块
材料表1份
线路图1份

计算机自动选点系统所需资料格式：
   (1)由Protel生成的文件。（如：*.pcb, *.pro等）
   (2)由Pads生成的文件。（如：*.pcb，*.asc等）
   (3)由GenCAD生成的文件。（如：*.cad等）
   (4)由Cadence，Allegro，Valid生成的文件。（如：*.fab，*.val等）
   (5)GERBER Data：(应包含以下完整的资料）
　   1>.Aperture file(D-Code)
　　 2>.Component side layer(Top/Bottom layer)
　　 3>.Silk screen layer (component/solder layer )
　   4>.Solder side layer (Top/Bottom layer)
     5>.VCC plane layer
　   6>.GND plane layer
     7>.Drill layer
     8>.Inner layer
