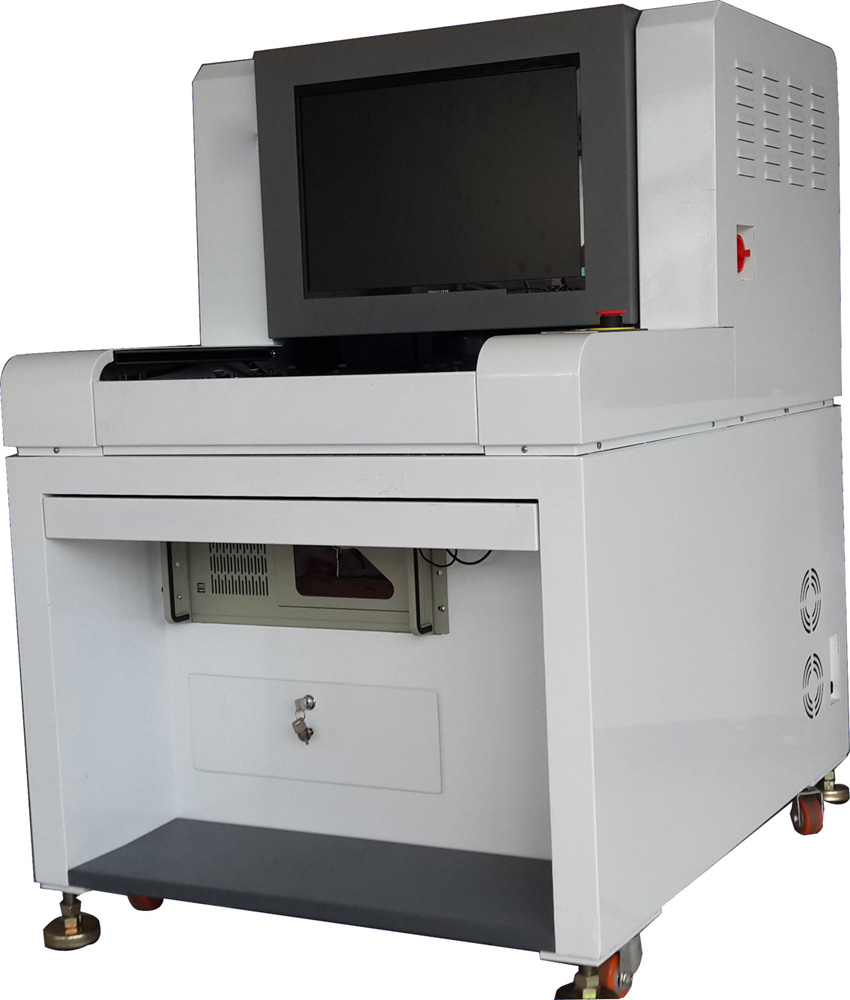

OKN-516

  • 产品型号:OKN-516

产品详情

功能参数 Functional Specifications
检测的电路板 SMT回流炉后电路板检查
检测方法 TOC算法,Histogram算法,Match算法,Short算法,OTHER算法,CREST算法,PIN算法等多种国际领先算法,系统根据不同检测点自动设定其参数
摄像头 全彩色智能数字相机(德国)
分辨率/视觉范围/速度 标配:20µm/Pixel  FOV :32.56mm×24.72mm    检测速度<260ms/FOV 选配:15µm/Pixel  FOV : 24.42mm×18.54mm    检测速度<240ms/FOV 选配:
光源 高亮RRGB同轴环形塔状LED光源 (彩色光)
编程模式 手动编写、自动画框、CAD数据导入自动对应元件库
远程控制 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作
检测覆盖类型 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等
特别功能 多程序同时运行,支持自动调取程序;可查0-359°旋转部件(单位为1°)
最小零件测试 10µm:01005chip & 0.3pitch IC
SPC和制程调控 全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析,可输出Excel、Txt等文件格式
条码系统 相机自动识别与传输Barcode(1维或2维码),及多Mark功能(含Bad Mark)
服务器模式 采用中心服务器,可将数台AOI数据集中统一管理
操作系统 Windows7 Professional
检查结果输出 22英寸液晶显示器
系统参数 System Specifications
PCB尺寸范围 50×50mm(Min)~430×330mm(Max)
PCB厚度范围 0.3 to 5 mm
PCB夹紧系统边缘间隙 TOP:3.5 mm  Bottom:3.5 mm
最大PCB重量 3KG
PCB弯曲度 <5mm 或 PCB对角线长度的2%
PCB上下净高 PCB上面(Top Side): 30 mm   PCB底部(Bottom Side): 60 mm
Conveyor系统 自动张开和收起的双边夹具、自动补偿PCB弯曲变形
Conveyor离地高度 850 to 920 mm
Conveyor流向 / 时间 PCB在Y方向移动    进板/出板时间:2秒
X/Y 平台驱动 丝杆马达驱动; PCB固定,Camera在X方向移动,每一台均通过CTQ认证
电源 AC230V 50/60 Hz  小于0.5KVA
气压 不需要
设备重量 约520KG
设备外形尺寸 1070×900×1310mm (L×W×H)
环境温湿度 10~35℃      35~80% RH(无结露)
设备安规 符合CE安全标准
